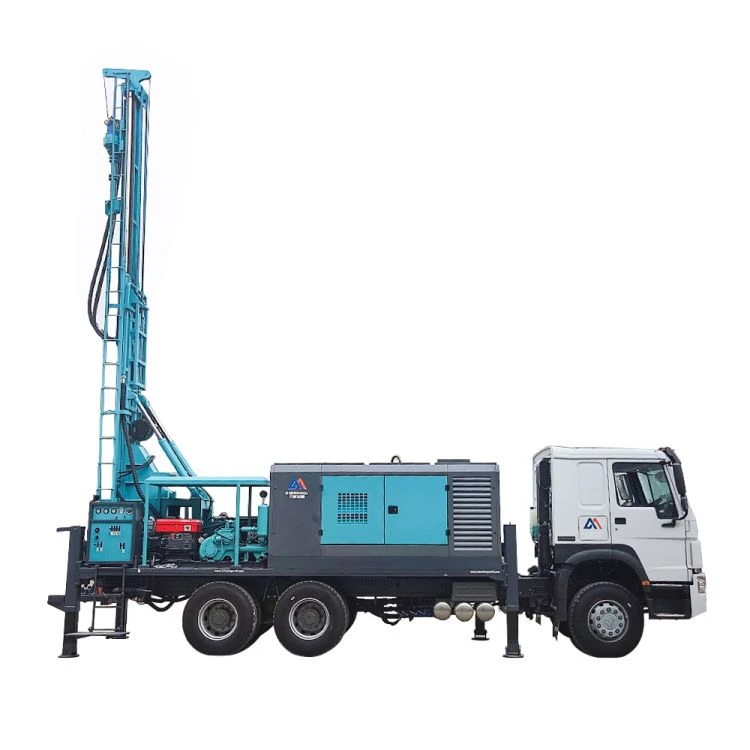

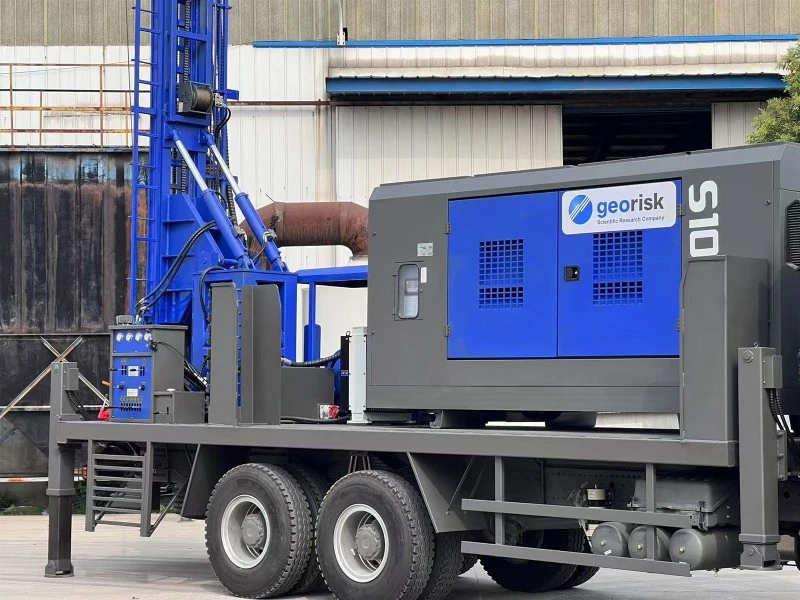

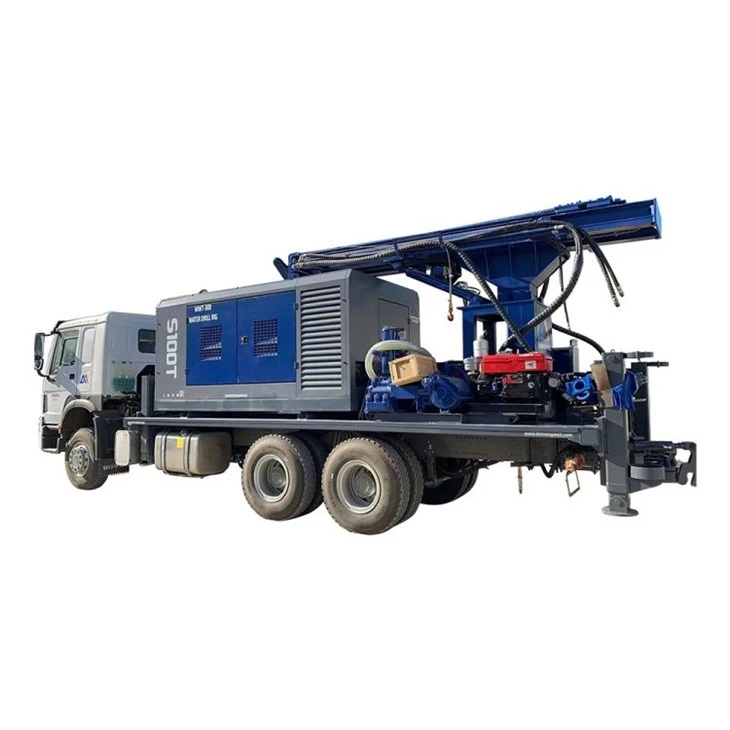

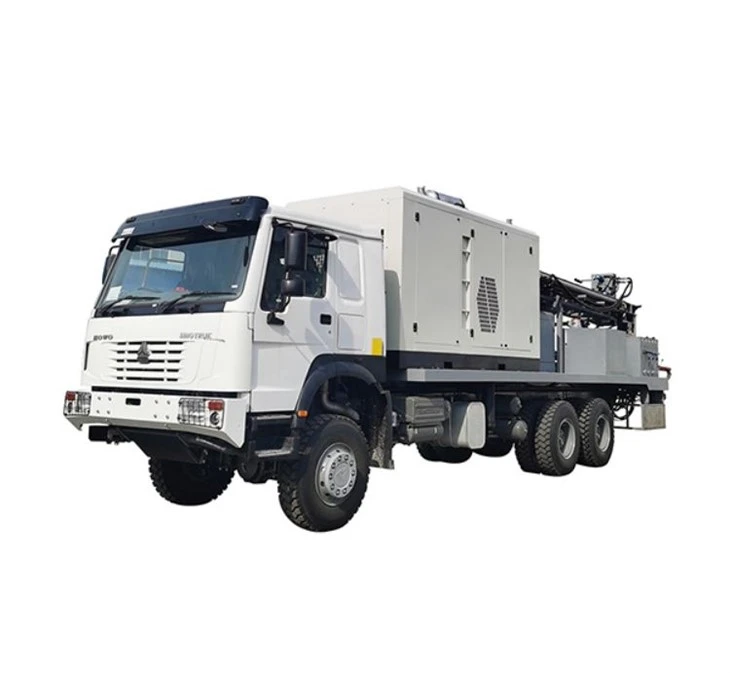

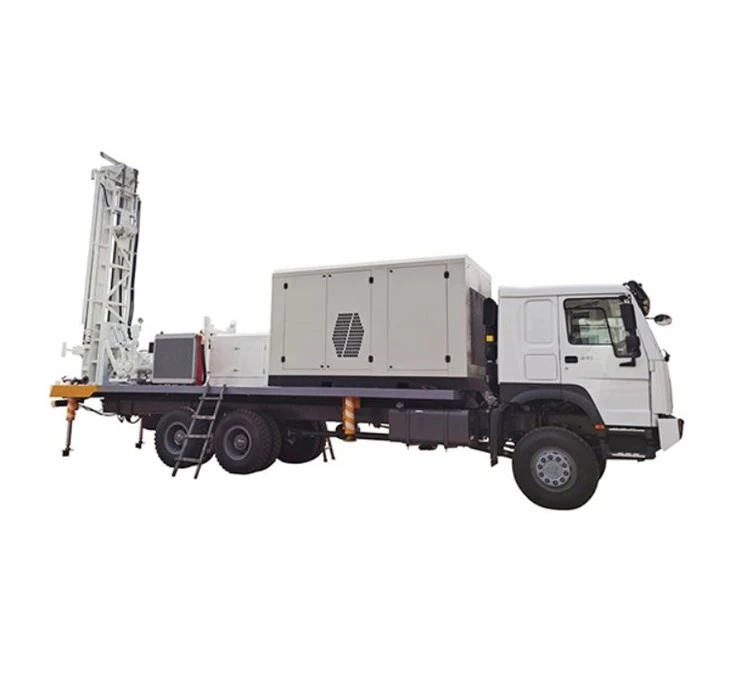

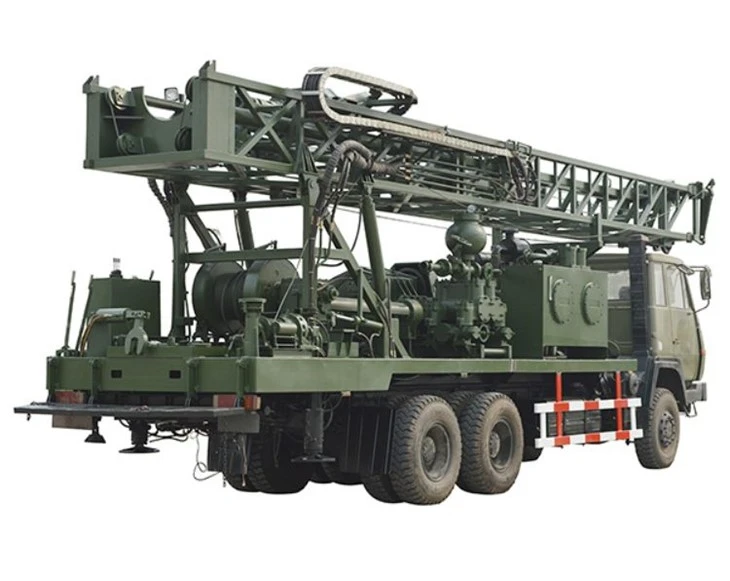

Kravas automašīnām uzstādīts urbumu ūdens urbšanas aprīkojums





Tehniskie parametri	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Urbšanas dziļums (m)	180	250	280	350	400	500	680	800
Urbja diametrs (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Aprīkots Dzinējs	Yuchai 65kW vai jūgvārpstas	Yuchai 70kW vai jūgvārpstas	Yuchai 75kW vai jūgvārpstas	Yuchai 92kW vai jūgvārpstas	DEUTZ 103kW vai jūgvārpstu	Yuchai 118kW vai jūgvārpstas	Cummins 154kW vai jūgvārpstas	Cummins 194kW vai jūgvārpstas
Padeves gājiens (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Urbšanas caurules garums (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Šūpošanās ātrums (apgr./min.)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Pagrieziena griezes moments (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Iekārtas pacelšanas spēks (T)	12	14	17	18	25	26	30	36







Jauda

Cauruma diametrs: 140–325 mm (51/2 collas – 13 collas)

Maksimālais dziļums: 250 metri ar 203 mm (8 collu) diametru

Urbšanas metode: DTH un rotācijas urbšana



Galvenais dzinējs

1. iespēja: izmantojiet jūgvārpstas sistēmu un transmisijas pārnesumkārbu, lai iegūtu jaudu no kravas automašīnas dzinēja (290 ZS/336 ZS/371 ZS) hidrauliskās sistēmas vadīšanai.

2. iespēja: individuāla iekārtas konfigurācija ar 75 kw dīzeļdzinēju.



Platformas struktūra

Lieljaudas I un C tipa metinātā tērauda konstrukcija, kas pārklāta ar 5 mm režģa plāksnēm



Mastu montāža

Kompozītmateriāla urbšanas strēli paceļ divi cilindri, palielinot pacelšanas spēku un samazinot transportēšanas izmērus.

Kopējais masta garums: 8000 mm

Grozāmas galvas gājiens: 6600 mm

Stieņa vadāmība: 6 m

Centralizatora atvēršana: 14 collas (355 mm)

Masta pacelšanas cilindri: Mastu paceļ divi hidrauliskie cilindri



Barības sistēma

1 x divkāršas darbības hidrauliskais cilindrs ar 1:3 virves uztīšanas sistēmu

Vilkšanas spēks: 17 tonnas

Vilkšanas spēks: 10–110 tonnas

Vilkšanas ātrums: 25 m/min

Novilkšanas ātrums: 30 m/min



Grozāmas galviņas komplekts

Pašizstrādāts tērauda korpuss ar cilindrisko pārnesumu redukciju un eļļas vannas eļļošanu, ko darbina divi hidrauliskie motori.

Maksimālais griezes moments: 6000 Nm

Ātrums: 66 – 135 apgr./min smalkā kontrole



Hidrauliskā sistēma

2 x dozēšanas sūkņi padevei un rotācijai

1 x dozēšanas sūknis dubļu sūknim

3x dozēšanas sūkņi hidrauliskajam dzesētājam, palīgdarbībai un mikro padevei.

Maksimālais sistēmas spiediens: 2900 psi (200 bāri)

Hidrauliskās eļļas dzesētājs: 70 gpm

Hidrauliskās eļļas tvertnes tilpums: 600 litri



Vadības panelis

Centrālais vadības panelis atrodas iekārtas aizmugurē ar vieglu piekļuvi urbuma grīdai un ir aprīkots ar visiem nepieciešamajiem instrumentiem, vadības sistēmām un avārijas slēdžiem. Lai nodrošinātu vadības paneļa drošību, ir nodrošināta bloķēšanas ierīce.



Izņemšanas atslēga

Ātrai domkratu iestatīšanai un izlīdzināšanai ir paredzēti 4 x hidrauliskie nivelēšanas domkrati, kas aprīkoti ar lieljaudas teleskopiskām vadotnēm. Drošības nolūkos ir paredzēti bloķējoši pretvārsti, un tiem ir pietiekama nestspēja.



Ūdens/putu iesmidzināšanas sūknis (pēc izvēles)

Hidrauliski darbināms ūdens iesmidzināšanas triplekssūknis ar nepieciešamajiem piederumiem, spiediena regulatoru, plūsmas regulatoru, pretvārstu un iesūkšanas filtru.

Maksimālā plūsma: 80 l/min

Maksimālais spiediens: 40 kg/kv.cm

Viena stieņa mainītājs: manuāli darbināms viena stieņa mainītājs urbšanas stieņa piestiprināšanai pie grozāmās galvas

Vinča: Hidrauliski darbināma papildu vinča urbšanas stieņa iekraušanai stieņu mainītājā ar 5 tonnu celtspēju.



Metināšanas mašīna

Metināšanas korpusam ir pieejams daļēji bezsuku metināšanas ģenerators ar hidraulisko piedziņu

Ieteicamais elektrodu izmērs: tikai 2,5–5 mm

Metināšanas strāva: 300 ampēri pie 60% darba cikla

Izvēles vienfāze: 6.0 kVA @ 220 V, 50 Hz



Gāzes vada eļļotājs

Caurumu āmuru eļļošanai ir pieejams pozitīvas darbības Venturi tipa inline eļļotājs.

Degvielas tvertnes tilpums: 15 litri

Darba spiediens: 350 psi



Ieteicamais gaisa kompresors

MININGWELL/ATLAS COPCO/LIUTECH

Gaisa kompresora jauda:

1100CFM – 25 BAR – 309kW dzinējs

900CFM – 22 BAR – 228kw dzinējs



Dūņu sūknis

Hidrauliski darbināms BW 250 dubļu sūknis

Gājiens: 4 collas (100 mm)

Dzinēja jauda: 15 Kw

Darba tilpums (ieteicamais maksimālais): 250L/min

Maksimālais darba spiediens: 2,5Mpa

Papildus piederumi: Nakts gaisma, instrumentu kaste, āmura statīvs

Lietotāja rokasgrāmata: Ekspluatācijas, apkopes un rezerves daļu rokasgrāmata



Kravas automašīnu iespējas

SINO HOWO kravas automašīna: 6*4/6*6/8*4

Dongfeng kravas automašīna: 6*4/6*6/8*4

Shaanxi kravas automašīna: 6*4/6*6/8*4







Mūsu kravas automašīnām uzstādīta urbumu urbšanas iekārta ir pielāgots produkts, ko klienti var pielāgot atbilstoši savām faktiskajām vajadzībām.
