一, kas ir augšējā āmura virsmas urbšanas platforma?
Augšējā āmura virsmas urbšanas platforma ir urbšanas platforma, kas piestiprina iežu urbi uz vilces staru kūļa augšdaļas, pārraida trieciena enerģiju caur urbšanas stieni un sadarbojas ar rotācijas un vilces sistēmu, lai pabeigtu virsmas urbšanas darbību . Tas ir piemērots cietā iežu un vidēja cieto klinšu formācijām, un to plaši izmanto:
Atvērtu bedru mīnu spridzināšanas caurumu konstrukcija
Fonda rakšana ceļu un dzelzceļa būvniecībā
Urbšana akmens rūpnīcās un karjeros
Liela mēroga infrastruktūras projekti, piemēram, hidroenerģijas stacijas
2, kā darbojas augšējā āmura virsmas urbjmašīna
Augšējie āmura treniņi darbojas kopā, lai pabeigtu urbšanas operācijas, izmantojot trīs galvenās darbības:
Ietekme:Hidrauliskā iežu urbis augšpusē rada augstfrekvences trieciena spēku, kas tiek pārnests uz urbšanas bitu caur dobo urbšanas stieni, lai salauztu klinti .
Rotācija:Urbšanas rīku vada neatkarīgs rotācijas motors, lai pagrieztos, lai sadarbotos ar triecienu, lai veidotu griešanu .
Vilce:Virsības sistēma pielieto stabilu spiedienu uz leju līdz urbšanas bitam, lai nodrošinātu nepārtrauktu iežu laušanu .
Turklāt urbšanas platforma ir aprīkota ar putekļu noņemšanas sistēmu, automātisko stieņu maiņas sistēmu, darbības salonu utt.
3, augšējā āmura virsmas urbšanas platformas galvenās sastāvdaļas
Augšējais āmurs
Instalēts padeves staru kūļa priekšējā galā, izvada augstfrekvences trieciena enerģiju .
Parasti hidrauliski vadīts, trieciena frekvence var sasniegt 2500-3000 reizes/minūtē .
Barības stars
Izmanto, lai atbalstītu un vadītu urbšanas rīka kustību, un to var pielāgot vertikāli vai leņķī .
Urbšanas stieņu sistēma
Izmantojot T sēriju (piemēram, T38, T45, T51), dobi sešstūra vai apaļi tērauda urbšanas stieņi, kas savienoti ar klinšu urbšanas bitu .
Hidrauliskā energosistēma
Nodrošina klinšu treniņu virzītājspēku, vilci, rotāciju, rāpuļprogrammas utt. .
Putekļu noņemšanas sistēma
Sausa vai mitra putekļu noņemšana, putekļu piesārņojuma samazināšana un operācijas drošības uzlabošana .
Ceļojuma ierīce
Pārsvarā kāpurķēžu tips, piemērots nelīdzenam reljefam; Daži modeļi ir ar riteņiem .
Operētājsistēma

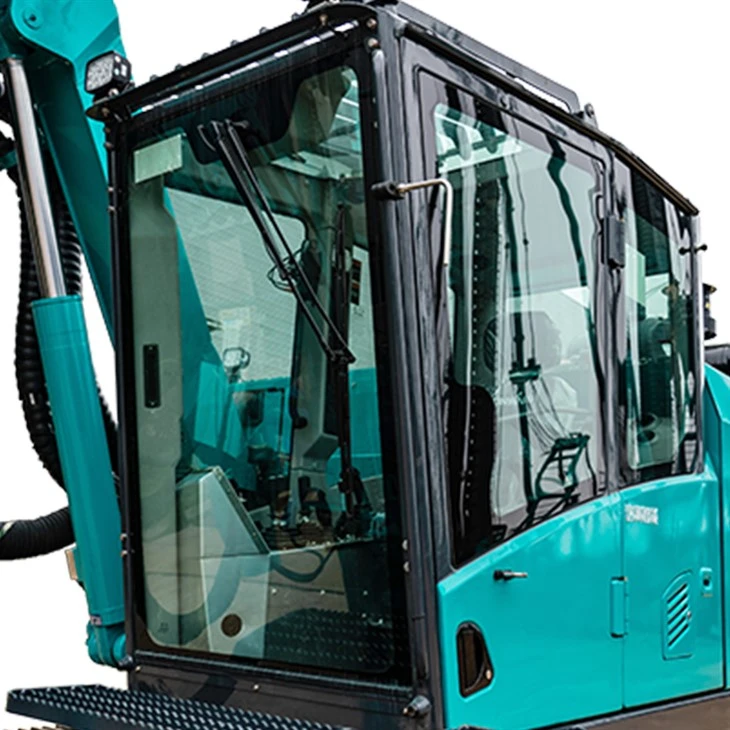

Mūsdienu urbšanas platformas ir aprīkotas ar kabīni, LCD vadības interfeisu un pat atbalsta bezvadu tālvadības vai tālvadības darbību .
4, augšējā āmura virsmas urbšanas platformas priekšrocības un funkcijas
Ātrs urbšanas ātrums
Augsta trieciena frekvence un koncentrēta enerģija, kas piemērota cietajam iežam .
Augsta perforācijas kvalitāte
Stabils urbuma diametrs un neliela novirze, kas veicina precīzu spridzināšanas dizainu .
Augsta degvielas efektivitāte
Salīdzinot ar DTH urbšanas platformām, tas ir efektīvāks vidēji ciets klintī, un tam ir zemāks vienības enerģijas patēriņš .
Augsta intelekta pakāpe
Mūsdienu urbšanas platformām ir tādas funkcijas kā GPS pozicionēšana, urbšanas datu reģistrēšana un automātiska stieņu mainīšanas sistēma .
Viegla apkope
Modulāru dizainu, galvenos komponentus ir viegli nomainīt un uzturēt .
5, augšējais āmurs vs . dth
| projektēt | Augšējā āmura urbšana | DTH urbšana |
|---|---|---|
| Piemērojamie klinšu veidojumi | Vidēji ciets līdz ciets klints | Grūti ļoti cieta klints, salauzti slāņi |
| Urbšanas diametrs | Maza vai vidēja apertūra (64–127 mm) | Vidēja vai liela apertūra (90–300 mm) |
| Urbšanas dziļums | Mērens (<40 m) | Larger (>100m) |
| Efektivitāte | Augsts (vislabākais vidēji ciets klints) | Augstāka (labāka efektivitāte cietā klints) |
| Enerģijas patēriņš/ekonomiskā efektivitāte | Zems, zems enerģijas patēriņš uz vienību | Liels gāzes patēriņš, salīdzinoši augstas izmaksas |
6, secinājums
The Top Hammer Surface Drill Rig occupies an important position in the global mining and foundation engineering fields due to its high-frequency impact, efficient drilling and precise control. It is particularly suitable for medium-hard rock areas. If the project requires fast hole formation, precise hole position and strict cost control, the Top Hammer drill is undoubtedly the preferred solution.
Ja jums ir īpašas vajadzības (klinšu tips, cauruma diametrs, dziļums, mērķis), es varu jums palīdzēt ieteikt piemērotu modeli un nodrošināt tehnisko parametru atbalstu .

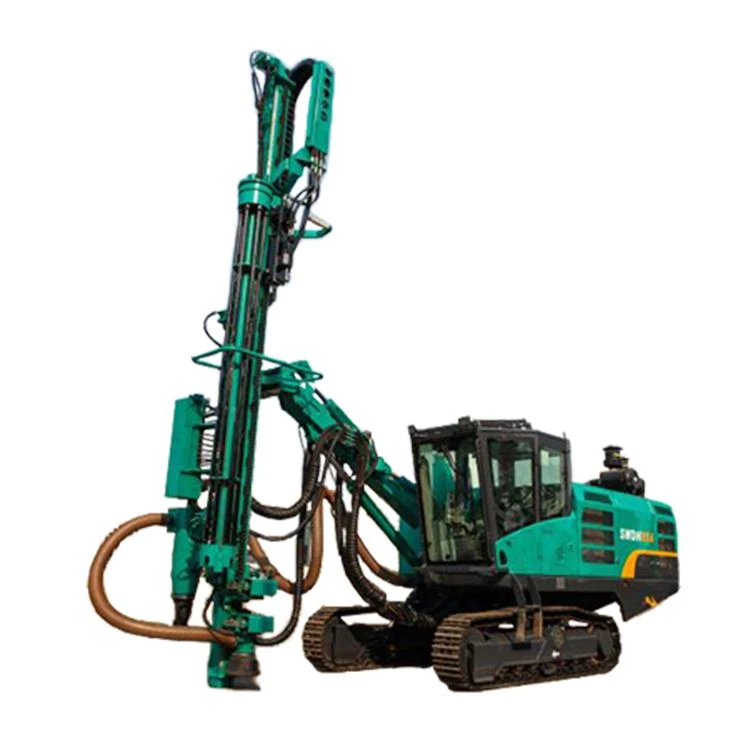

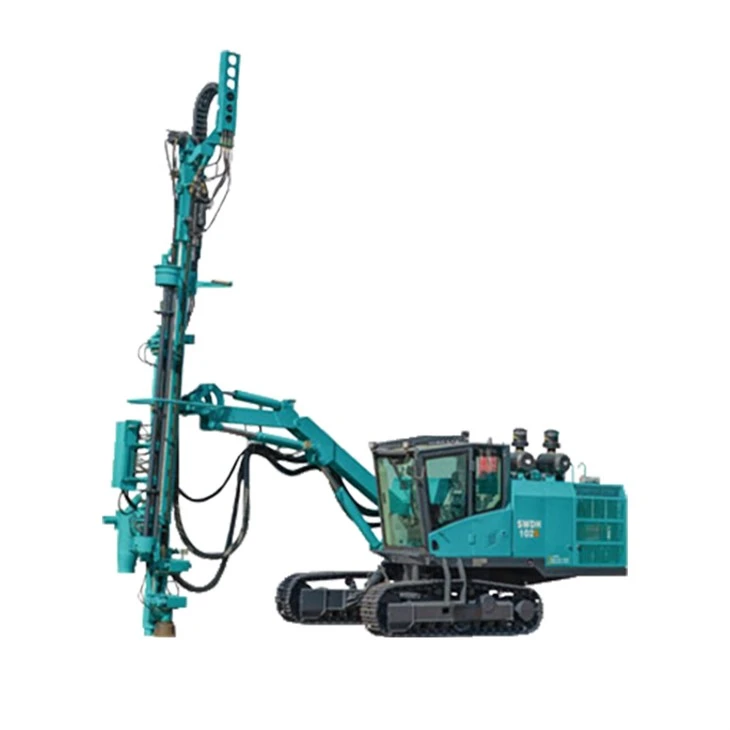

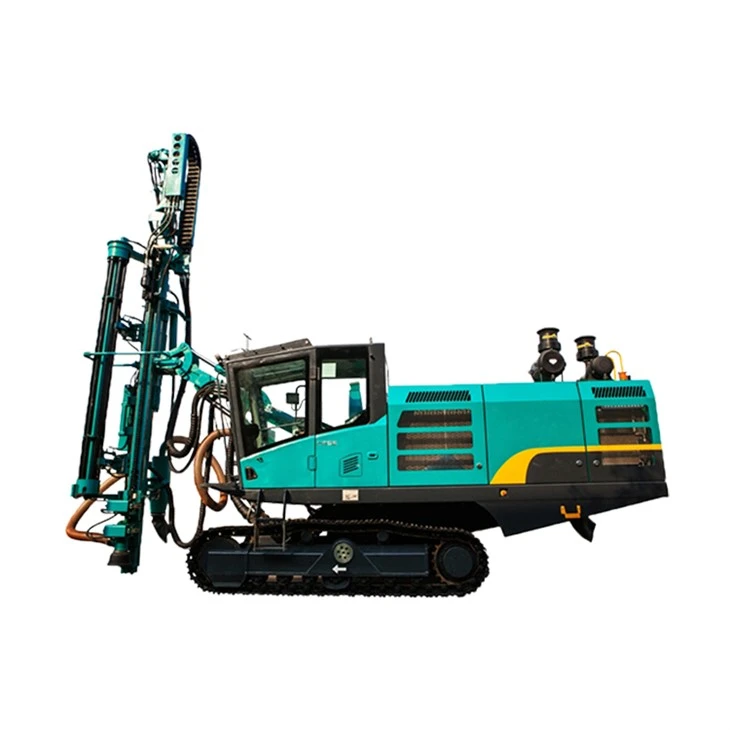

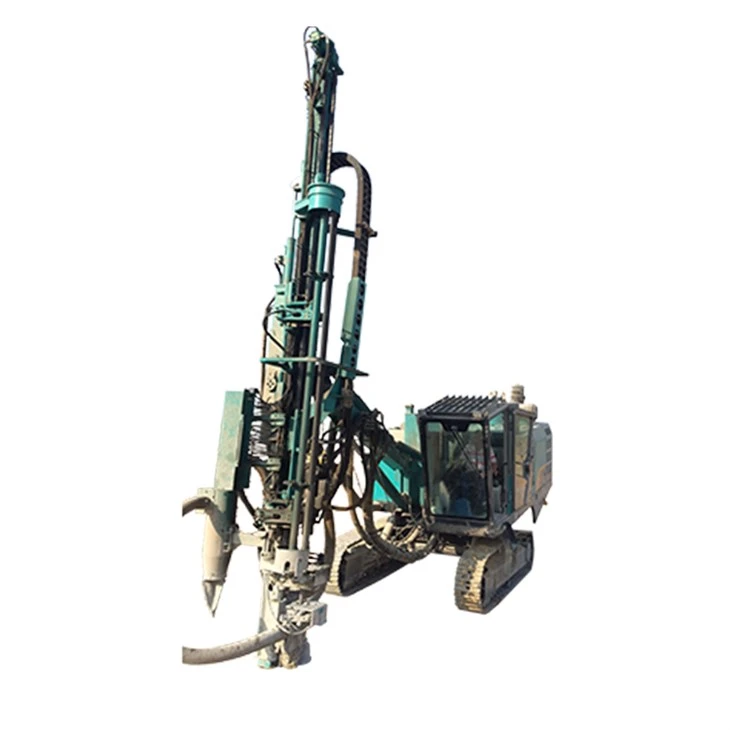

Produkta detaļa
Šī augšējā āmura urbšanas platforma ir aprīkota ar uzlabotu hidraulisko iežu urbi, kas pazīstams ar ātras urbšanas iespējām, energoefektivitāti, pielāgojamu kustību, robustām kāpšanas prasmēm un prasmēm veikt urbšanas uzdevumus sarežģītās ainavās .}}}}}}}}}}}}
SWDH sērijas atvērtās bedres augšējā āmura urbšanas mašīnas klinšu urbuma un gaisa kompresora dzinēja jaudas atbilstība, kas var ievērojami samazināt degvielas patēriņu . Hidrauliskās urbšanas iekārtas visaptverošās funkcijas:
1. lieljaudas hidraulisko iežu urbis ar lielu trieciena enerģiju un pretuzbrukuma funkciju, efektīvi samazinot urbšanas un urbšanas instrumentu ietaupīšanas risku;
2. Galvenie komponenti ir starptautiski slaveni zīmoli ar labu uzticamību, augstu darbības efektivitāti un zemu enerģijas patēriņu;
3. Rock-Air kompresora-dzinēja etalona saskaņošana, ekonomiska/jaudīga divkārša darbības režīms, plaša klinšu pielāgošanās spēja un zemas darbības izmaksas;
4. Visai kāpurķēžu hidrauliskajai urbšanas platformai ir kompakta struktūra, maza un elastīga, ātra pastaigas ātrums un spēcīga bezceļa spēja;
5. Hidrauliskā DTH urbšanas iekārta pieņem salokāmu urbju roku, lai vienlaikus pārklātu urbšanas zonu, kas ir piemērota daudzstāvokļa kontrolētai urbšanai un ātra un ātra urbšanas pozicionēšana .
6. Tas, izmantojot auksti zīmētus divpusējas virziena sliedes, lai veidotu strukturālas tērauda vilces starus, ar augstu izturību un labu vadošo precizitāti .
7. Vairāku leņķa urbumu urbšana, vertikāli, slīpi un horizontāli azimuta caurumi var urbt .
8. inteliģenta parastā dibena vadības sistēma, precīza leņķa un dziļuma kontrole .
9. Ceļa plānošana, caurumu secības plānošana, grafiskā norāde, ātra pozicionēšana .
Pieteikums
Hidrauliskās platformas urbšanas mašīnu var izmantot klinšu spridzināšanas urbšanai karjeros, inženierzinātnēs, ceļu inženierijā, atvērto bedru raktuvēs un hidroenerģijas stacijas būvniecībā .
Piegāde un samaksa
Katrs Miningwell aprīkojuma un urbšanas platformas gabals tiek veikts stingra kravas drošības pārbaude, lai pārliecinātos par kravas drošību konteinerā .
Mūsu maksājuma metodes: kredītkarte, L/C, T/T, Western Union, un mēs atbalstām kuģošanu pa gaisu un pa jūru .
|
Tehniskie parametri |
SWDH89S |
SWDH102S |
SWDH115F |
|
Darba parametri |
|||
|
Caurumu diapazons (mm) |
64-115 |
76-127 |
76-127 |
|
Urbšanas stieņa modelis |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Urbšanas stieņa garums (mm) |
3660 |
3660 |
3050 |
|
Ekonomiskais urbšanas dziļums (mm) |
24 |
24 |
21 |
|
Hidrauliskais klinšu drifters |
|||
|
Trieciena jauda (KW) |
14 |
18 |
20 |
|
Rotācijas griezes moments (NM) |
700 |
1000 |
1300 |
|
Rotācijas ātrums (nm) |
0-180 |
0-150 |
0-175 |
|
Dīzeļdzinējs |
|||
|
Veidot |
Kaķis C7.1 |
Kaķis C7.1 |
QSB4.5 |
|
Jauda (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Degvielas tvertne (L) |
450 |
450 |
300 |
|
Gaisa kompresors |
|||
|
Spiediens (josla) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Urbis |
|||
|
Ierakstīt |
Saliekamā roka |
Saliekamā roka |
Viena taisna roka |
|
Pacelšanas leņķis (grāds) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Saliekamais leņķis (grāds) |
65~165 |
65~165 |
/ |
|
Šūpošanās leņķis (grāds) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Progresa daļa |
|||
|
Iepriekšējs garums (mm) |
7300 |
7300 |
6700 |
|
Kompensācijas insults (mm) |
1200 |
1200 |
1200 |
|
Uz priekšu leņķis (grāds) |
140 |
140 |
140 |
|
Flip leņķis (grāds) |
-20~90 |
-20~90 |
-20~90 |
|
Max . Advance likme (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . piedziņa (KN) |
25 |
25 |
25 |
|
Pastaigas spēja |
|||
|
Max . pastaigas ātrums (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . vilce (KN) |
100 |
100 |
80 |
|
Graduams (grāds) |
25 grādi |
25 grādi |
25 grādi |
|
Trases rāmja šūpošanās leņķis (grāds) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Šasijas klīrenss (mm) |
400 |
400 |
400 |
|
Izmēri |
|||
|
Svars (kg) |
15000 |
15000 |
12000 |
|
Garums*platums*augstums (strādājošs) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Garums*platums*augstums (transports) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
