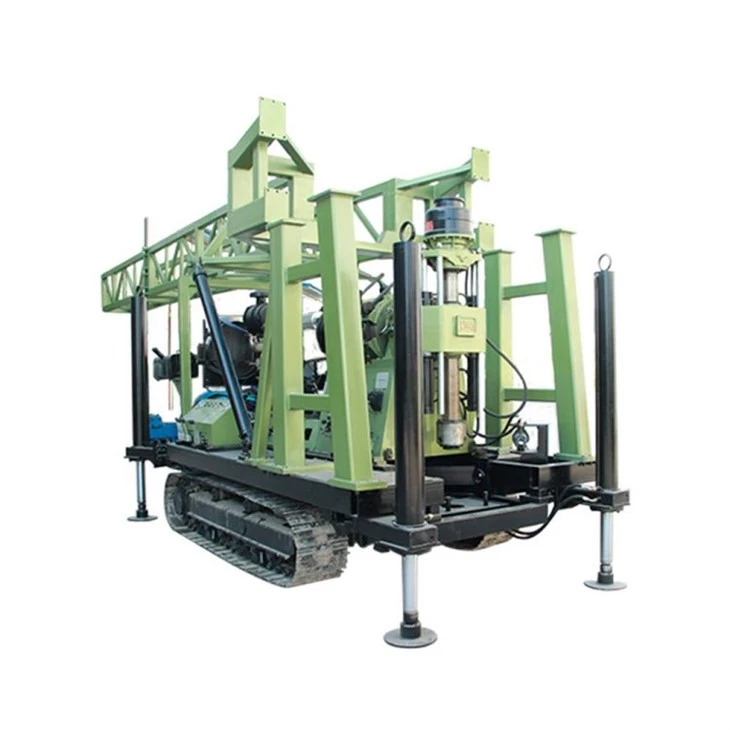

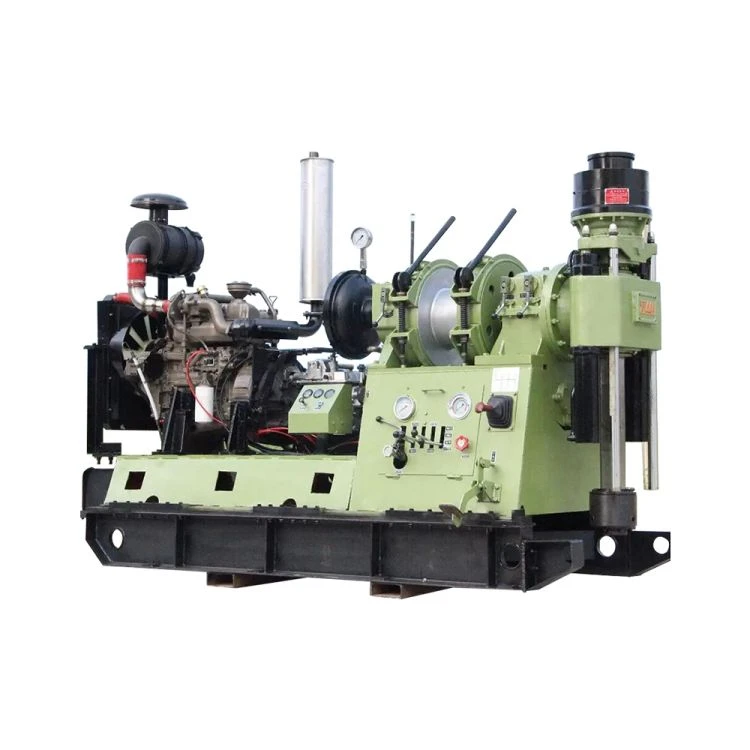

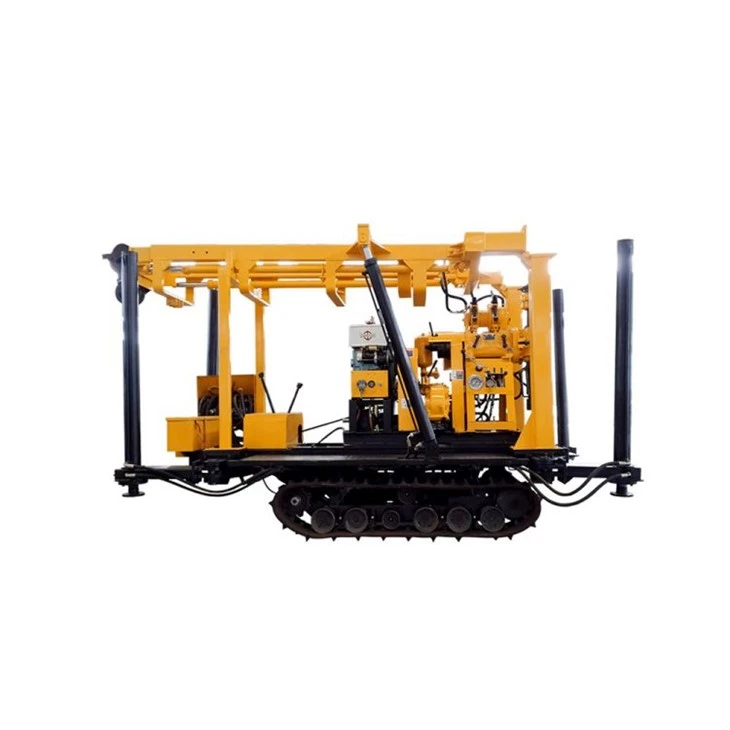

Ģeoloģiskā serdeņa urbšanas iekārta ar kāpurķēžu

Ģeoloģiskā serdeņa urbšanas iekārta ar kāpurķēžu

XY-44Urbšanas iekārta, kas uzstādīta uz kāpurķēžu, ir galvenā urbšanas iekārta, kas galvenokārt paredzēta dimanta un karbīda urbšanai, ko galvenokārt izmanto ģeoloģijā, metalurģijā, ogļu rūpniecībā, hidroloģijā, mašīnbūvē un citās nozarēs, un to var izmantot arī inženierģeoloģiskai izpētei. , seklā naftas un gāzes ieguve, raktuvju tuneļa ventilācija, drenāža, hidroloģisko aku urbšana un liela diametra pāļu inženierbūve.

Nosūtīt pieprasījumu

Lejupielādēt

Apraksts

Specifikācijas

Tehniskie parametri		Urbšanas caurules specifikācija (mm)	Urbšanas dziļums (m)
Sadzīves urbšanas caurule	Iekšpusē sabiezēšanas veids	42	1400
		50	1000
		60	830
	Virves serdeņošana	55.5	1250
		71	1000
		89	800
DCDMA urbšanas caurule		BQ urbšanas caurule	1300
		NQ urbšanas caurule	1000
		HQ urbšanas caurule	750
		PQ urbšanas caurule	420
	Ārējais sabiezēšanas veids	60	800
		73	500
		89	300
Urbšanas leņķis		0 grāds -360 grāds
Dzinējs	Modelis	Jauda	Ātrums
Motors	Y225S-4	37 kW	1480 apgr./min
Dīzeļdzinējs	CA4110	81 kW	2800 apgr./min
Ģirators
Tips: divcilindru hidrauliskās padeves mašīnas rotācijas tips
Vertikāla diametrs		φ93 mm
vārpsta caur caurumu
Vertikālais vārpstas ātrums
Rotācija uz priekšu (apgr./min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Atpakaļgaitas ātrums (r/min)		63/198
Maks. vertikālās vārpstas griezes moments		8000N·m
Vertikāls gājiens		600 mm
Maks. vertikālās ass gravitācija		125 KN
Maks. vertikālais vārpstas spiediens		90 KN
Pacēlājs
Tips: Planetārā pārnesuma piedziņa, roktura bremze
Stiepļu troses diametrs		φ18,5 mm
Bungas stiepļu troses ietilpība		95 m (tīts septiņas kārtas)
Maks. vienas virves celšanas spēks		45 KN
Stiepļu troses pacelšanas ātrums
Bungas lineārais ātrums (m/s)		0.7-2.68 m/s (divpadsmit pakāpes)
Sajūgs
Tips: auto speciālais sausais viena diska berzes sajūgs
(saskaņots ar 6T46 pārnesumkārbu)
Hidrauliskā sistēma
Sistēmas spiediens
Nominālais spiediens		20Mpa
Augstākais spiediens		25 MPa
Jauda		20ml/r
Rack sadaļa
Tips: buksēšanas veids (ar bīdāmu pamatni)
Iekārtas muguras insults		460 mm
Caurumu attālums		260 mm
Izmērs (LWH)		3550 * 2200 * 3100 mm
Ierīces svars (ar jaudas dzinēju)		6300 kg

Produkta detaļas

Zīmola nosaukums: Miningwell
Minimālais pasūtījuma daudzums: 1 komplekts
Iepakojuma informācija: standarta eksporta iepakojums
Piegādes laiks: 15-20 dienas
Maksājuma noteikumi: L/C, T/T, Western Union

XY-44Kāpurķēžu iežu urbšanas galvenās iezīmes

1. Ar vairāk rotācijas ātruma pakāpēm (12 uz priekšu un 2 atpakaļgaitā) un saprātīgu rotācijas ātruma diapazonu, zema ātruma griezes momentu (līdz 8000 N.m), tas ir piemērots ne tikai sakausējuma un dimanta serdeņu urbšanai, bet arī inženierģeoloģiskajai izpētei. , hidroloģisko aku urbšana un pamatu pāļu izbūve.

2. Vertikālas vārpstas cauruma diametrs (93 mm), divcilindru hidrauliskā padeve, garš gājiens (līdz 600 mm), spēcīga procesa pielāgošanās spēja, īpaši piemērota liela diametra urbšanas cauruļu virvju serdeņu (augšējā serdeņa) urbšanai, kas veicina urbšanas efektivitātes uzlabošana.

3. Tsinghua Wanliyang 6T46 transmisijas pieņemšana, kas plaši saskaņota ar Foton, JAC, Kaima, Wuzheng un citiem kravas automašīnu modeļiem. Nobriedusi tehnoloģija, stabila kvalitāte, spēcīga pārslodzes jauda, pēcpārdošanas degvielas uzpildes stacijas un piederumi visā valstī.

4. Hidrauliskā patrona ir diska atsperu iespīlēšana, hidrauliskā cilindra atbrīvošana, trīs dobumu automātiskā centrēšanas hidrauliskā patrona.

5. Hidrauliskajā iestatījumā ir iekļauts pārnesumu eļļas sūknis eļļas padevei, nodrošinot vienkāršu uzstādīšanu, lietotājam draudzīgumu, minimālu enerģijas patēriņu, zemu eļļas temperatūru un vienmērīgu darbību. Šis aparāts ir aprīkots ar ar roku darbināmu eļļas sūkni; Ja dzinējs nedarbojas, manuālais sūknis joprojām ir izmantojams urbšanas instrumentu izvilkšanai dobumā.

6. Šo dzinēju var aprīkot ar FAW TIANCHAI 4110 (81 kW) atmosfērisko dzinēju vai Guangxi Yuchai 4110 (105 kW) variantu ar turbokompresoru.

7. Kāpurķēžu urbšanas iekārtai ir zems smaguma centrs, liels pārslēgšanas attālums (460 mm), stingrs stiprinājums un stabila ātrgaitas urbšana.

8. Aprīkots ar pretvibrācijas mērītāju, kas ir labs cauruma diametra kontrolei. Mazāks iekraušanas un izkraušanas rokturis, elastīga transportēšana.

9. Tā pieņem kāpurķēžu šasiju, un balsta cilindra gājienu 1,5 m var ielādēt automātiski, kas ir ērti pārvietošanai un transportēšanai.

Galvenais pielietojums

Šīs galvenās urbšanas iekārtas, ko galvenokārt izmanto tādās jomās kā ģeoloģija, metalurģija, ogļu rūpniecība, hidroloģija un inženierija, ir piemērotas arī ģeoloģiskajai inženierijai, sekla naftas un gāzes izpētei, raktuvju tuneļu ventilācijai, drenāžas sistēmām, hidroloģisko aku urbšanai un lielu pamatu pāļu celtniecībai.
