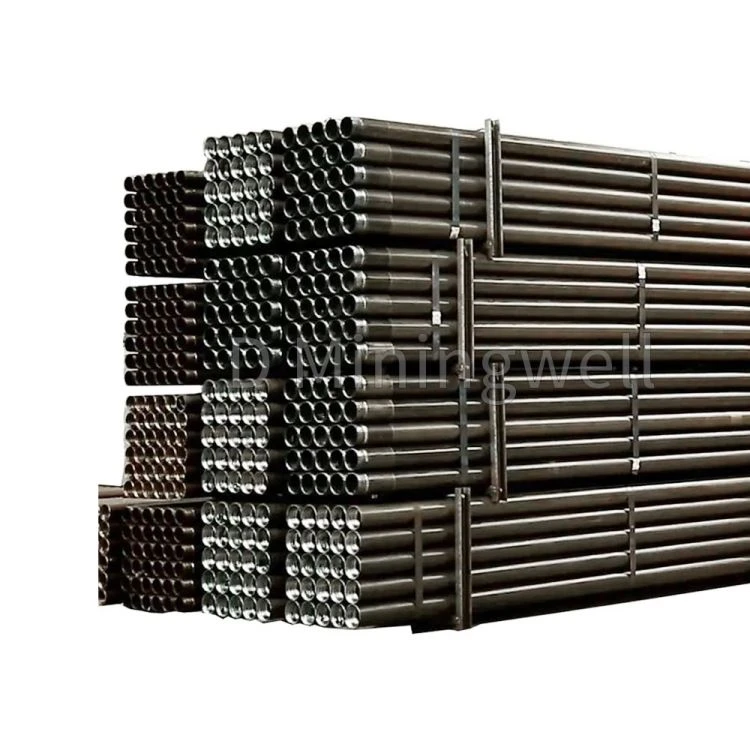

Vītņots urbšanas stienis

Pamata urbšanas bitu stienis sajauc plānas vītnes urbšanas caurules ar urbšanas cauruļu savienojumiem, ko izmanto tādās darbībās kā ģeoloģiskā izpēte, ūdens urbumi un ģeotermiskā urbšana.

Nosūtīt pieprasījumu

Apraksts

Vītņots urbšanas stienis attiecas uz urbšanas stieni, kas ir savienots ar citiem urbšanas stieņiem vai urbšanas gabaliņiem caur vītņotiem savienojumiem abos galos. Vītņainus savienojumus var atkārtoti izjaukt un samontēt, un tiem ir stingra savienojuma īpašības, uzticama spēka pārnešana un laba blīvēšana.

Specifikācija

Vītnes urbšanas stieņa dati
Ārējais diametrs		Sajukuma tips	Tērauda caurules pakāpe	Cauruļu siena bieza	Normāls svars	Caurules garums	Pavedienu modelis	Savienojuma diametrs
collas	mm			mm	Kg/m	mm		mm
1.6	42	ES	Dz50	6.5	5.7	1000-9000	1:16	57
			R780
2	50	ES, iu	Dz50	6.5	7.1	1000-9000	1:16	65
			R780					68
2.375	60	ES, iu	R780	7.1	9.4	1000-9000	NC26	75
			S135					78
2.875	73	ES, iu	R780	8	12.9	1000-9000	NC31	95
			G105	9.19	14.5			106
			S135
3.5	89	ES, iu	R780	8	16	1000-9000	NC38	121
			G105	9.5	19			127
			S135

Bloķēšanas savienojuma/urbšanas caurules savienojums
Ārējais diametrs	Diametra iekšpusē	Instrumentu savienojuma pavediens		Atbilstoša urbuma caurule	Kopīgs materiāls
mm	mm	Piķis	Tapers	mm
57	22	6	1:5	42	35crmo
65	28	6	1:5	50	35crmo
75	38	6	1:5	60	35crmo
86	44.5	4	1:6	60	35crmo
105	50.8	4	1:6	73	35crmo
121	68	4	1:6	89	35crmo
159	76.2	4	1:6	114	35crmo
159	76.2	4	1:6	127	35crmo

Vītota urbja stieņa struktūra

1. Pagrāpjam urbšanas stieņa korpuss
Parasti izgatavots no augstas stiprības leģētā tērauda caurules ar labu stiepi, vērpšanu un pretestību.

2. Pievienots urbšanas stieņa vītņotais locītava (vīriešu locītava/sievietes locītava)
Vītotā daļa ir urbšanas caurules savienojuma atslēga, parasti:

PIN: izliekts vītņots gals

Box: ieliekts vītņots gals

3. Pagrāpta urbšanas stieņa metināšanas metode vai berzes metināšana
Lai nodrošinātu savienojuma stiprumu un koaksialitāti, locītavu un caurules korpusu parasti metina ar berzes metināšanu vai precīzas metināšanas tehnoloģiju.

Vītota urbšanas stieņa priekšrocības

1. Atšķirīgs savienojums
Vītņotais savienojums ir precīzi apstrādāts, cieši savienots, un tam ir spēcīga pretestība vibrācijai, padarot to piemērotu operācijām sarežģītos veidojumos.

2. Veiciet izjaukt un atkārtoti izmantot
Viegli saliekams un izjaukts, ērts transportēšanai un nomaiņai uz vietas, ilgu kalpošanas laiku un izmaksu ietaupījumus.

3. spēcīga griezes momenta pārraides spēja
Var izturēt lielu urbšanas griezes momentu un spriedzi, kas piemērota dziļa urbšanai un cieto iežu urbšanai.

4. Papildu blīvēšanas veiktspēja
Urbšanas darbībām, kurām nepieciešama skalošanas šķidruma vai gaisa piegāde, vītņoti savienojumi var sasniegt labu blīvēšanu un novērst noplūdi.

Kopējie pavedienu veidi

Atkarībā no nozares un lietojumprogrammas kopīgie pavedienu veidi ir:

Pavedienu modelis	Uzklāšanas zona	Funkcijas
API REG (parasts)	Naftas un gāzes urbšana	Augsta stiprība, augsta standartizācijas pakāpe
API, ja (iekšējais flush)	Dziļa urbšana	Liels diametrs, samazināta pretestība
Beco pavediens	Ūdens akas un ģeoloģiskā izpēte	Laba daudzpusība, mērenas izmaksas
T-veida pavediens (piemēram, AST38, T45, T51)	Augšējā āmura urbšana	Piemērots klinšu urbšanas platformām, atvērto bedru urbšanas platformām
R-tipa pavediens (piemēram, R32, R38, R51)	Mazas un vidējas diametra iežu urbšanas operācijas	Mazs solis, laba izturība pret nogurumu

Vītņu urbšanas stieņi ir izplatīti ģeoloģiskās izpētes, ūdens urbuma urbšanas un ģeotermisko urbumu inženierijas jomā. Vītņu urbšanas stieņi ir savienoti ar bloķēšanas savienojumu, pārraida urbšanas platformas griezes momentu līdz apakšējā cauruma urbjmašīnai un ir atbildīgs par urbšanas šķidruma pārraidi. Stieņa korpusa materiāls ir Šanhajas Steel STM-R780 (42Mnmo7), kuru noguruma dēļ nav viegli saliekt vai salauzt, un tam ir stabila un uzticama veiktspēja. Vītņu urbšanas stieņu galu karsē vidēja frekvence, hidrauliski izjauc un sabiezē, un 12 stundas aprakt rūdīti, lai nodrošinātu urbšanas caurules blīvumu un uzlabotu mehāniskās īpašības. Visu pamata bitu pagarinājuma stieni apstrādā ar precīzām importētām CNC virpām un pielāgotiem formējošiem nažiem vītņu apstrādei, kas ir precīza un nodrošina savienojuma saspringumu ar bloķēšanas savienojumu.

Vītņu urbšanas stieņu savienojumi ir izgatavoti no 35 crmo tērauda, tiek apdzēsti un rūdīti pēc neapstrādātas apstrādes, un pēc apdares virsmas nitring apstrāde, kas padara savienojumus izturīgāku un viegli izjaukšanu bez diegu lipīgiem, plīsumiem un plaisām. Precīzi importētās CNC virpas un pielāgoti griezēji tiek izmantoti diegu apstrādei. Visi pamata bitu pagarināšanas stieņi tiek pieņemti precizitāte importētās CNC virpas, lai veiktu pielāgotu pavedienu apstrādi, tas var ne tikai nodrošināt pavediena izslēgšanu, bet arī nodrošināt urbšanas cauruļu savienojumu precizitāti un savstarpēju.

Mēs varam ražot dažādu materiālu, garuma, diametru un sienas biezumu ražošanu API standarta kodola bitu pagarinājuma stienis. Tiek pieņemts arī OEM serviss.
