I . Pilnīga vienības konfigurācija un izcelsme
Pamatkodolu komponenti
Kompresora skrūvju elements (vienpakāpes saspiešana)
Importētās sastāvdaļas
Vadības sistēma
Savienošana
Ieplūdes ielādes/izkraušanas vārsts, regulēšanas vārsts, solenoīda vārsts
Gaisa ieplūdes filtrs, eļļas filtrs, eļļas-gaisa separators
Augstas temperatūras elastīgas šļūtenes
Visas iepriekšminētās sastāvdaļas, ieskaitot vadības sistēmu un citas detaļas, ražo Atlas Copco Airpower Beļģijā vai OEM, kas ražots Eiropā .
Mājas sastāvdaļas
Piekabes šasija un ass sistēma, kas īpaši paredzēta Ķīnas ceļa apstākļiem
Dīzeļdzinējs: Dongfeng Cummins China IV Stage IV motors
Korpuss, skaņu necaurlaidīga kokvilna un deflektori
Gaisa uzglabāšanas tvertne un drošības vārsts
Dzesēšanas ventilators un radiatora bloks
Apkārtējās temperatūras elastīgās šļūtenes un degvielas caurules
Dažādi cauruļu savienojumi un lējumi
Dīzeļdegviela
Pārnesumkārba
Minimālais spiediena vārsts
Sensori un ar to saistītā elektroinstalācija
Starp tiem dīzeļdzinēju ražo Dongfeng Cummins Engine Co ., Ltd ., savukārt citus komponentus ražo Atlas Copco piegādātāji Wuxi .
II . Galvenās vadības displejs
Kompresora darba spiediena mērītājs
Kompresora ielādes poga
Kumulatīvais darba stundas mērītājs
Trauksmes un bojājuma indikatora gaismas
Sākuma/apturēšanas poga un vadības modulis
Degvielas tvertnes un def (urīnvielas) tvertnes līmeņa displejs
Skrūvju elementa eļļas līmeņa indikators
Gaisa ieplūdes filtra aizsērēšanas indikators
III . Galvenās aizsardzības ierīces un funkcijas
Automātiska izslēgšanas aizsardzība:
Kompresora izejas temperatūras augsta trauksmes gaisma
Motoreļļas spiediena zema trauksmes gaisma
Motora dzesēšanas šķidruma temperatūras augsta trauksmes gaisma
Zema degvielas un DEF tvertnes līmeņa trauksmes gaismas
Izslēgšanas pašpārbaudes un pēcapstrādes reģenerācijas uzvedne
Standarta tempu sistēma enerģijas taupīšanas optimizācijai
IV . Pievienojošie dokumenti un priekšmeti
Produkta darbība un apkopes rokasgrāmata
Rezerves daļu katalogs
Spiediena tvertnes un drošības vārsta sertifikāti
50- stundu apkopes komplekts

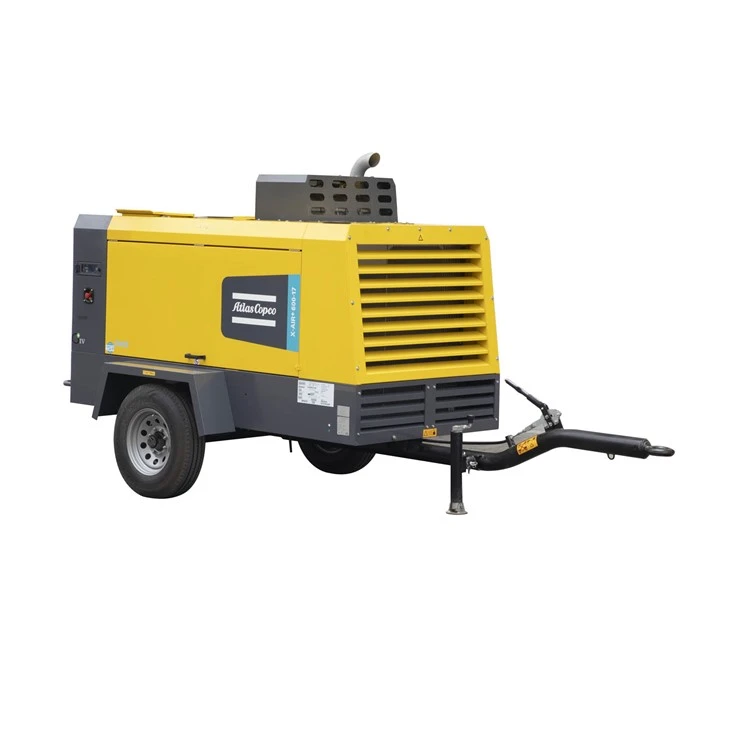

X-Air 600-17 detaļa
1. Galvenie tehniskie parametri
Gaisa kompresora forma: primārā skrūvju saspiešana, gaisa dzesēšana, dīzeļdzinēja piedziņa, lauka mobilā darbība
|
Tehniskais parametrs
|
|
X-Air + 600-17
|
|
Nominālais gāzes tilpums iedoma
|
Kubikmetrs minūtē m ³/min
|
17.2-14.3
|
|
Darba spiediens
|
Kilogramu josla
|
5-17
|
|
Maksimālais motora apgrieziens (pilna slodze)
|
RPM (revolūcijas minūtē)
|
2200-1900
|
|
Skrūvju eļļas eļļas tilpums
|
Paaugstināt l
|
42 (rezerves daudzums uz apkopes ciklu)
|
|
Gāzes uzglabāšanas tvertnes tilpums (naftas un gāzes atdalīšanas tvertne)
|
Paaugstināt l
|
76
|
|
Degvielas tvertne/urīnvielas tvertnes ietilpība
|
Paaugstināt l
|
175/-
|
|
Eļļas saturs saspiestā gaisa kontaktligzdā
|
PPM
|
<5
|
|
Saspiesta gaisa izejas temperatūra (pamatojoties uz nomināliem atsauces nosacījumiem)
|
Celsius 0 c
|
100
|
|
Novērtētie atsauces darbības apstākļi
|
|
|
|
Absolūts ieplūdes spiediens
|
Kilogramu josla
|
1
|
|
relatīvais gaisa mitrums
|
%
|
0
|
|
Ieplūdes gaisa temperatūra
|
Celsius 0 c
|
20
|
|
Ārkārtīgi darba apstākļi
|
|
|
|
Minimālais efektīvais gāzes uzglabāšanas tvertnes darba spiediens
|
Kilogramu josla
|
4
|
|
Maksimālais efektīvais gāzes uzglabāšanas tvertnes darba spiediens (izkraušana)
|
Kilogramu josla
|
18
|
|
Maksimālā apkārtējās vides temperatūra
|
Celsius 0 c
|
50
|
|
Minimālā sākuma temperatūra
|
Celsius 0 c
|
-10/-25 (izvēles aukstuma sākums)
|
|
Visaugstākais augstums
|
Mi m
|
3000
|
2. dīzeļdzinējs
| ražotājs | Cummīni | |
| veidot | B5.9cs4 GIV standarts | |
| Izejas jauda ar nominālo ātrumu | Kilovats kw | 154 |
| Slodzes koeficients | % | - |
| dzesēšanas šķidrums | Dzesēšanas šķidrums | |
| Cilindri | Inline 6- cilindru motors | |
| Eļļas eļļas sistēmas tilpums | Paaugstināt l | 16.5 (rezerves daudzums uz uzturēšanas ciklu) |
| Dzesēšanas sistēmas ietilpība | Paaugstināt l | 28 |
3. Kopējie izmēri un svars
| Visa mašīnas garums * Platums * Augstums - piekabes tips (ieskaitot mop) | Milimetru mm | 4700*1940*2400 |
| Visas mašīnas garums * Platums * Augstums - kastes tips | Milimetru mm | 2960*1400*2110 |
| Visa mašīnas svara piekabe/kaste (mitrs svars) | Kilograms (kg) | 2300/2200 |
| Izplūdes vārsta izmērs | Collas | 1*G2,1*G3/4 |
